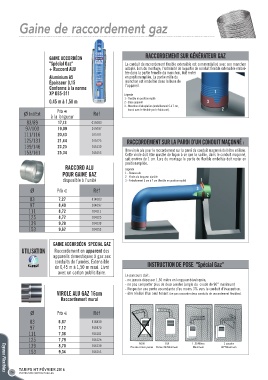

Page 28 - Couverture TEN 2016

Gaine de raccordement gaz

RACCORDEMENT SUR GÉNÉRATEUR GAZ
GAINE ACCORDÉON
"Spécial Gaz" Le conduit de raccordement flexible extensible est commercialisé avec son manchon
+ Raccord ALU adapté. Lors du montage, l’extrémité de la partie de conduit flexible extensible emboî-
tée dans la partie femelle du manchon, doit rester
Aluminium A5 en position repliée. La partie mâle du
Épaisseur 0,15 manchon est emboîtée dans la buse de
l’appareil.
Conforme à la norme
XP D35-311 Légende 1
1 - Flexible en position replié
0,45 m à 1,50 m 2 - Buse appareil 3
3 - Manchon d’adaptation (emboîtement 5 à 7 cm,
fourni avec le flexible par le fabricant). 2
Ø Int/Ext Prix E Réf
à la longueur
83/89 17,13 015083
97/103 19,09 015097
111/116 20,43 015111
125/131 21,44 015125 RACCORDEMENT SUR LA PAROI D’UN CONDUIT MAÇONNÉ :
139/146 23,25 015139
153/161 25,34 015153 Une virole alu pour le raccordement sur la paroi du conduit maçonné doit être utilisée.
Cette virole doit être ajustée de façon à ce que la saillie, dans le conduit maçonné,
soit environ de 1 cm. Lors du montage la partie du flexible emboîtée doit rester en
position repliée.
RACCORD ALU Légende
POUR GAINE GAZ 1 - Rosace alu
2 - Virole alu longueur ajustée
disponible à l'unité 3 - Emboîtement 5 cm à 7 cm (flexible en position replié) 1

Ø Prix E Réf 3
2
83 7,27 014083
97 8,49 014097
111 8,72 014111
125 8,72 014125
139 9,28 014139
153 9,62 014153

GAINE ACCORDÉON SPECIAL GAZ
UTILISATION Raccordement en apparent des
appareils domestiques à gaz aux
conduits de fumées. Extensible
CHARBON BOIS
GAZ GAZ FUEL FUEL INSTRUCTION DE POSE "Spécial Gaz"
CONDENSATION
CONDENSATION de 0,45 m à 1,50 m maxi. Livré
avec un carton publicitaire.
Le parcours doit :
- ne jamais dépasser 1,50 mètre en longueur développée,
- ne pas comporter plus de deux coudes (angle du coude de 90° maximum)
- Respecter une pente ascendante d’au moins 3% vers le conduit d’évacuation.
VIROLE ALU GAZ 16cm - être réalisé d’un seul tenant (ne pas raccorder deux conduits de raccordement flexibles).
Raccordement mural

Ø Prix E Réf
83 6,87 916830
97 7,12 916970
111 7,36 916111
125 7,79 916125
139 8,70 916139
153 9,34 916153

TARIFS HT FÉVRIER 2016
26 PHOTOS NON CONTRACTUELLES
