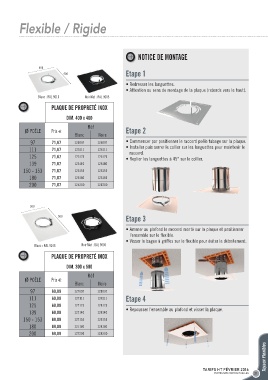

Page 23 - Couverture TEN 2016

Flexible / Rigide

A NOTICE DE MONTAGE

400
Etape 1
400
• Redresser les languettes.
• Attention au sens de montage de la plaque (rebords vers le haut).
Blanc : RAL 9016 Noir Mat : RAL 9005
A PLAQUE DE PROPRETÉ INOX

DIM. 400 x 400
Réf
Ø POÊLE Prix E Etape 2
Blanc Noire

97 71,67 125097 126097 • Commencer par positionner le raccord poêle tubage sur la plaque.
111 71,67 125111 126111 • Installer puis serrer le collier sur les languettes pour maintenir le
raccord.
125 71,67 125125 126125 • Replier les languettes à 45° sur le collier.
139 71,67 125140 126140
150 - 153 71,67 125155 126155
180 71,67 125180 126180
200 71,67 125200 126200

300
Etape 3
500

• Amener au plafond le raccord monté sur la plaque et positionner
l'ensemble sur le flexible.
• Visser la bague à griffes sur le flexible pour éviter le déboitement.
Blanc : RAL 9016 Noir Mat : RAL 9005

A PLAQUE DE PROPRETÉ INOX

DIM. 300 x 500
Réf
Ø POÊLE Prix E
Blanc Noire
97 69,09 127097 128097
111 69,09 127111 128111 Etape 4
125 69,09 127125 128125
139 69,09 127140 128140 • Repousser l'ensemble au plafond et visser la plaque.
150 - 153 69,09 127155 128155
180 69,09 127180 128180
200 69,09 127200 128200

Tuyaux Flexibles

TARIFS HT FÉVRIER 2016
PHOTOS NON CONTRACTUELLES 21
