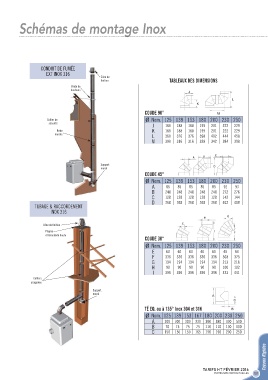

Schémas de montage Inox

CONDUIT DE FUMÉE
EXT INOX 316
Cône de
finition TABLEAUX DES DIMENSIONS
Bride de
haubans

COUDE 90°

Collier de Ø Nom. 125 139 153 180 200 230 250
sécurité
J 180 188 188 199 201 222 229
Bride K 180 188 188 199 201 222 229
murale L 360 376 376 398 402 444 458
M 300 316 316 338 342 384 398

Support
mural
COUDE 45°
Ø Nom. 125 139 153 180 200 230 250
A 85 85 85 85 85 92 93
B 248 248 248 248 248 272 276
C 128 128 128 128 128 142 144
D 368 368 368 368 368 402 408
TUBAGE & RACCORDEMENT
INOX 316

Cône de finition
Plaque
d’étanchéité haute
COUDE 30°
Ø Nom. 125 139 153 180 200 230 250
E 60 60 60 60 60 65 66
F 336 336 336 336 336 368 375
G 194 194 194 194 194 213 216
H 90 90 90 90 90 100 102
I 396 396 396 396 396 433 441
Colliers
araignées
Support
mural

TÉ EQ. ou à 135° Inox 304 et 316
Ø Nom. 125 139 153 167 180 200 230 250
A 300 300 300 330 380 380 400 500
B 70 75 75 75 110 110 100 100
C 150 150 150 165 190 190 200 250

Tuyaux Rigides

TARIFS HT FÉVRIER 2016
10
PHOTOS NON CONTRACTUELLES 1011
